Product製品紹介

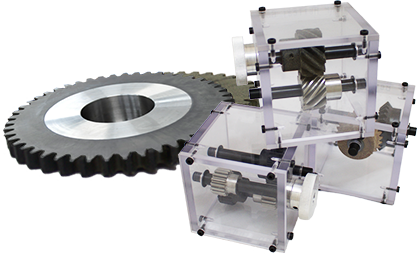

リグナイトギヤーLignyte gear

各種工作機械や産業機械の高速運転による伝達歯車より発生する騒音や潤滑油の供給困難な機械構造又は油汚染を防止する目的で合成樹脂製歯車が使用されております。
一般的に、熱可塑性樹脂やフェノール樹脂積層板からの削り出し歯車は、耐熱性や機械的強度が劣ると共に線膨張率係数が大きく、また吸湿性も高く寸法精度の維持が困難となります。

リグナイトギヤーはフェノール樹脂ワニスを、厳選した綿帆布や、耐熱有機繊維及び高強度炭素繊維と綿帆布を交織した特殊基材等に液付け処理を行った成形材料を用いて、更に歯車の要求性能に応じた繊維の方向性を充分考慮し、当社独自の成形技術により製造された熱硬化性フェノール樹脂製歯車です。
成形は円周上における角歯の強度が均等になる様、鉄芯の外周にコイル状に積層し金型に込め加熱圧縮成形します。

Nタイプ(一般グレード) BCタイプ カーボンタイプ
グレード N-201 N-209 BC-2000 BC-3000 B-515 B-530
特長 吸水・吸油率が小さく、
熱変形温度が高いため、
撚線機寸法安定性が良い。
熱変形温度が最も高く、且つ衝撃値が高い。
摩擦係数はMCナイロンと同等であり、
耐摩耗特性に優れている。
歯面の強度が最も高く、
耐摩耗特性が特に優れ高寿命
強度
耐摩耗
騒音
用途 撚線機
工作機械
撚線機
繊維機械
工作機械
撚線機
工作機械
印刷機械
その他産業機械

業界別事例Case by Industry

繊維機械メーカー
従来のMCナイロン製から当社製ギヤーに切り替え、安定した操業に貢献しております。
また、高い寸法安定性も実現しており省メンテナンスを実現しております。
工作機械メーカー
従来の金属製から当社製ギヤーに切り替え低騒音・低振動・省メンテナンスを実現しており、ユーザーから高い信頼を頂いております。
